3D 프린터로 같은 모델을 출력하더라도 어떤 방향으로 배치해서 출력하느냐에 따라 부품의 강도가 달라질 수 있습니다. 특히 FDM 방식의 3D 프린터는 필라멘트를 한 층씩 쌓아 형상을 만들기 때문에, 완성된 부품의 모든 방향에서 동일한 강도를 갖는 것은 아닙니다.
따라서 단순히 인필을 많이 넣거나 벽을 두껍게 만드는 것만으로 강도를 높이는 것보다 부품에 어떤 방향으로 힘이 작용하는지 먼저 생각하고 출력 방향을 결정하는 것이 중요합니다.
이번 글에서는 3D 프린터 출력 방향에 따라 강도가 달라지는 이유와, 실제 부품을 출력할 때 방향을 결정하는 기본적인 기준을 알아보겠습니다.
1. 3D 프린터 출력 방향이 중요한 이유
FDM 3D 프린터는 노즐에서 녹인 필라멘트를 한 층씩 쌓으면서 제품을 만듭니다.
즉, 출력물은 하나의 덩어리를 한 번에 만드는 것이 아니라 여러 개의 층이 연결된 구조라고 볼 수 있습니다.
각 층 내부에서는 필라멘트가 서로 연결되어 있지만, 층과 층 사이의 결합은 필라멘트 자체의 강도보다 상대적으로 약할 수 있습니다.
이 때문에 부품에 힘이 가해지는 방향에 따라 결과가 달라집니다.
예를 들어 길쭉한 막대 형태의 부품을 세워서 출력했을 때와 눕혀서 출력했을 때를 생각해 볼 수 있습니다.
두 경우 모두 같은 재료와 같은 모델을 사용하더라도 힘이 층 사이를 벌어지게 만드는 방향으로 작용하면 파손되기 쉬워질 수 있습니다.
따라서 출력 방향은 단순히 베드에 모델을 올려놓는 방법이 아니라 부품의 사용 목적과 강도를 결정하는 중요한 설정이라고 볼 수 있습니다.

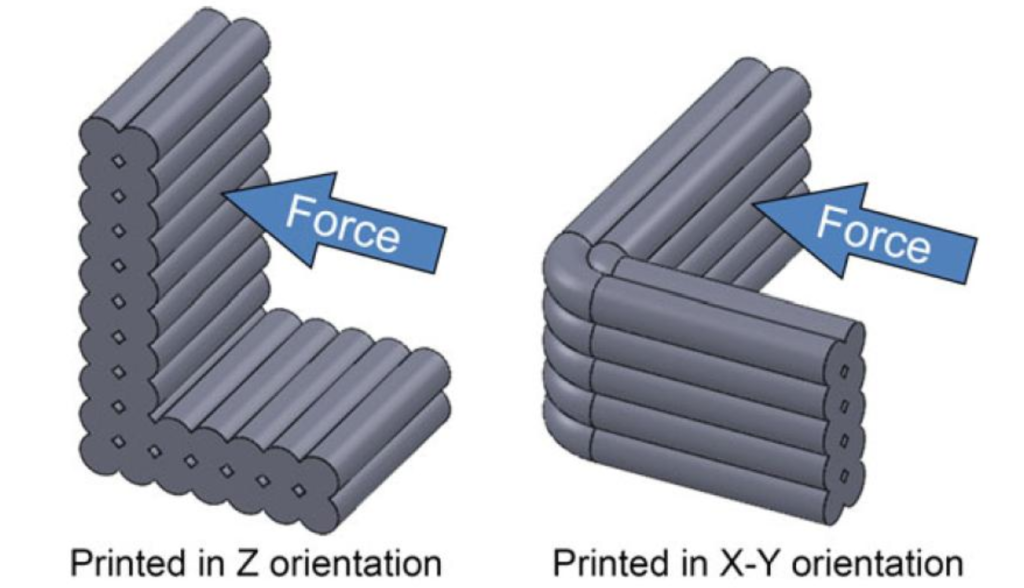

2. 층 방향과 힘의 관계를 생각해야 한다
출력 방향을 결정할 때 가장 먼저 확인해야 하는 것은 부품에 실제로 어떤 방향으로 힘이 가해지는가입니다.
예를 들어 특정 부품을 위아래로 잡아당기는 상황을 생각해 보겠습니다.
이때 층과 층 사이의 접합면이 힘에 의해 쉽게 벌어지는 방향으로 배치되어 있다면 파손 가능성이 높아질 수 있습니다.
반대로 힘이 여러 출력층을 가로지르면서 전달되도록 방향을 조정하면 부품이 힘을 견디는 데 유리할 수 있습니다.
쉽게 말하면 다음과 같은 원칙으로 생각할 수 있습니다.

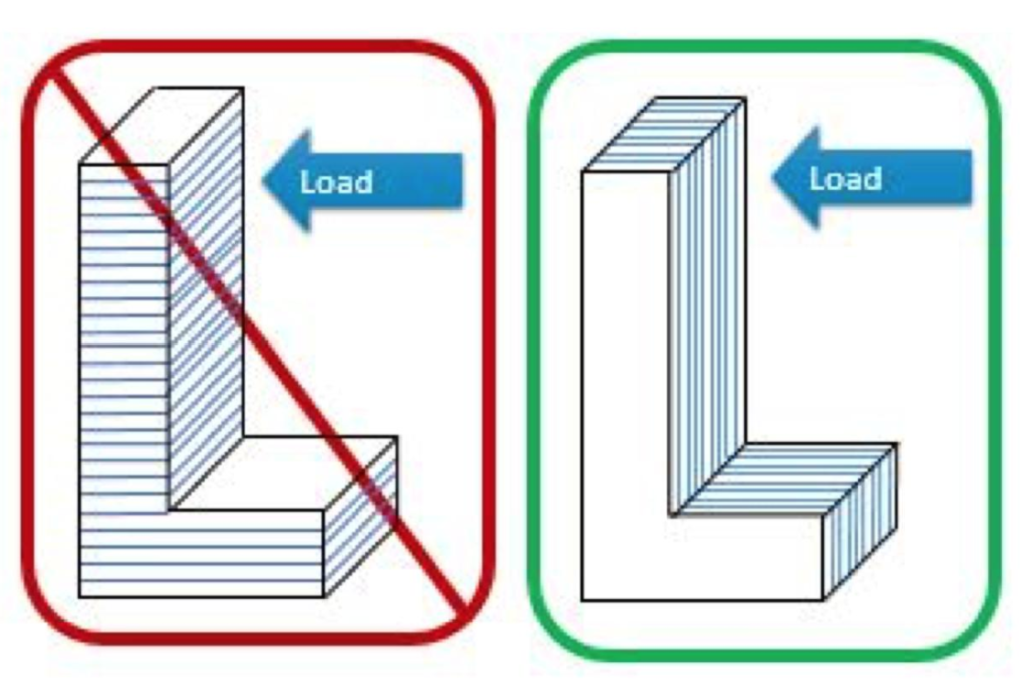

힘이 층을 떼어내는 방향으로 작용하지 않도록 배치하는 것이 기본적인 기준입니다.
물론 실제 강도는 재료, 노즐 온도, 출력 속도, 벽 수, 인필, 층 높이 등 여러 요소의 영향을 받기 때문에 출력 방향 하나만으로 강도가 결정되는 것은 아닙니다.

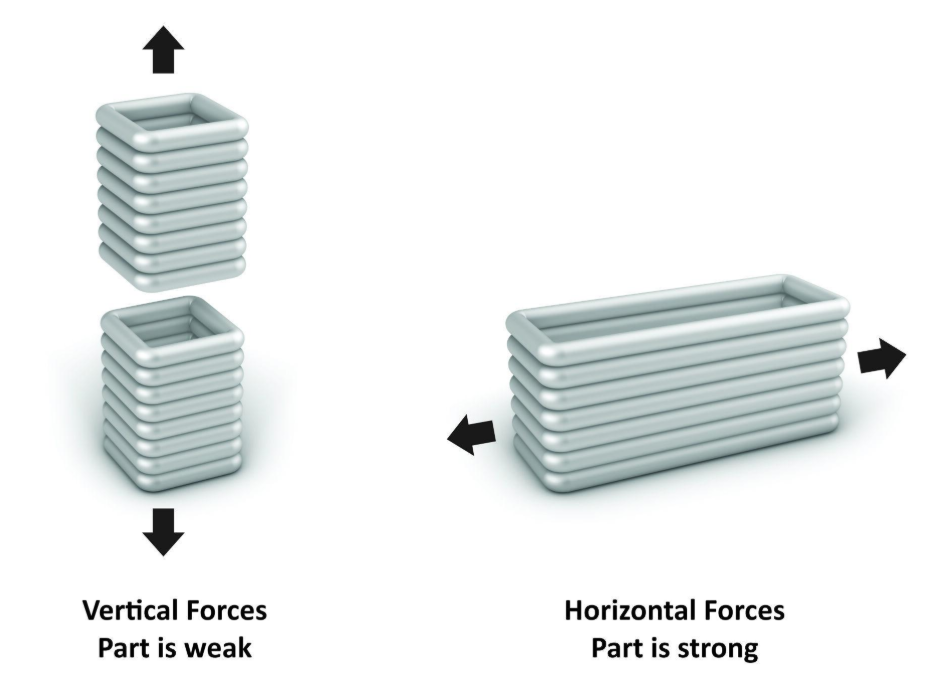

3. 세워서 출력하는 것과 눕혀서 출력하는 것
길쭉한 부품이라면 출력 방향에 따른 차이를 이해하기 쉽습니다.
예를 들어 긴 막대 형태의 부품이 있다고 가정해 보겠습니다.
막대를 세로로 세워 출력하면 많은 층이 위아래로 쌓이면서 막대의 길이가 만들어집니다.
반대로 막대를 베드에 눕혀 출력하면 막대의 길이 방향이 각 층의 내부에 포함됩니다.
두 방식의 차이는 부품에 힘이 가해졌을 때 더욱 명확하게 나타납니다.
세워서 출력한 부품에 층을 서로 분리시키는 방향의 힘이 반복적으로 가해진다면 층간 결합부에 부담이 집중될 수 있습니다.
반면 눕혀서 출력하면 같은 힘이 필라멘트가 형성된 방향을 따라 전달되는 구조가 만들어질 수 있습니다.
따라서 긴 막대, 브래킷, 손잡이, 연결 부품처럼 특정 방향으로 힘을 받는 부품은 사용 중 받게 될 힘의 방향을 기준으로 출력 방향을 결정하는 것이 좋습니다.
4. 무조건 눕혀서 출력하면 되는 것은 아니다
그렇다고 모든 부품을 무조건 눕혀서 출력하는 것이 정답은 아닙니다.
출력 방향을 바꾸면 다른 문제가 생길 수도 있기 때문입니다.
예를 들어 모델의 특정 부분에 돌출된 구조가 있다면 방향에 따라 서포트가 필요할 수 있습니다.
또한 원하는 표면의 품질이나 치수, 출력 시간에도 차이가 생길 수 있습니다.
따라서 출력 방향을 결정할 때는 다음 요소를 함께 고려해야 합니다.
- 부품에 가해지는 힘의 방향
- 층과 층 사이의 결합 방향
- 필요한 서포트의 양
- 중요한 표면의 위치
- 출력 시간
- 베드와 접촉하는 면적
- 뒤틀림이나 출력 실패 가능성
- 조립할 때 중요한 치수
즉, 강도만 보고 방향을 결정하는 것이 아니라 강도와 출력 안정성을 함께 고려해야 합니다.
5. 부품에서 가장 약해질 수 있는 부분을 먼저 확인하기
복잡한 부품은 힘이 한 방향으로만 작용하지 않을 수도 있습니다.
이럴 때는 부품 전체의 방향을 완벽하게 맞추려고 하기보다 가장 파손되기 쉬운 부분이 어디인지 먼저 확인하는 방법이 유용합니다.
예를 들어 한쪽에 얇은 돌출부가 있고 그 부분을 반복적으로 누르는 구조라면 해당 부분에 힘이 어떻게 전달되는지 확인해야 합니다.
또한 나사로 고정되는 부품이라면 나사 구멍 주변에 힘이 집중될 수 있습니다.
이처럼 실제 사용 과정에서 힘이 집중되는 부분을 먼저 확인한 다음 출력 방향을 결정하면 단순히 모델 전체를 바라보는 것보다 합리적인 판단을 할 수 있습니다.\
6. 출력 방향을 결정할 때 인필만 높이지 않는 이유
부품의 강도를 높이고 싶을 때 흔히 인필 비율부터 높이는 경우가 있습니다.
하지만 인필을 높이는 것이 항상 가장 효율적인 방법은 아닙니다.
출력물의 외곽을 형성하는 벽과 층간 결합 상태 역시 부품의 강도에 큰 영향을 줄 수 있기 때문입니다.
특히 특정 방향으로 힘이 집중되는 부품에서는 인필을 높이는 것보다 출력 방향을 적절하게 변경하는 것이 더 효과적인 경우도 있습니다.
따라서 강도가 필요한 부품을 출력한다면 다음 순서로 생각하는 것이 좋습니다.
사용 중 받는 힘 확인 → 출력 방향 결정 → 벽과 내부 구조 조정 → 필요한 경우 인필 조정
이런 방식으로 접근하면 무조건 인필을 높여 필라멘트와 출력 시간을 늘리는 것을 피할 수 있습니다.
7. 실제 출력 전에 간단한 테스트를 활용하는 방법
중요한 부품이라면 처음부터 최종 크기로 한 번에 출력하기보다 작은 테스트 모델을 먼저 만들어보는 것도 좋은 방법입니다.
특히 방향에 따라 강도 차이가 예상되는 부품이라면 같은 모델을 서로 다른 방향으로 출력하여 비교할 수 있습니다.
예를 들어 A 방향과 B 방향으로 각각 출력한 뒤 실제로 힘을 가해보면 어느 방향이 사용 목적에 더 적합한지 판단하기 쉬워집니다.
이 방법은 재료와 필라멘트를 불필요하게 많이 사용하는 것을 줄이는 데도 도움이 됩니다.
8. 출력 방향을 정할 때 확인할 체크리스트
출력하기 전에 다음 항목을 확인하면 방향을 결정하는 데 도움이 됩니다.
① 이 부품은 실제로 어떤 방향으로 힘을 받는가?
② 층과 층 사이가 힘에 의해 벌어질 가능성이 있는가?
③ 가장 얇거나 약한 부분은 어디인가?
④ 중요한 표면의 위치는 어디인가?
⑤ 방향을 변경했을 때 서포트가 크게 늘어나는가?
⑥ 출력 방향을 바꾸면 조립이나 치수에 문제가 생기는가?
⑦ 최종 출력 전에 테스트할 필요가 있는가?
이 과정을 거치면 단순히 모델이 베드에 잘 올라가는 방향을 선택하는 것보다 실제 사용 환경을 고려한 출력 방향을 정할 수 있습니다.
마무리
3D 프린터 출력물의 강도는 단순히 사용하는 필라멘트의 종류나 인필 비율만으로 결정되지 않습니다. 모델을 어떤 방향으로 출력하는지도 중요한 요소입니다.
FDM 방식에서는 출력층이 형성되는 방향과 층 사이의 결합 상태가 부품의 특성에 영향을 줄 수 있기 때문에, 부품이 실제 사용 중 어떤 방향으로 힘을 받는지 먼저 생각하는 것이 좋습니다.
특히 브래킷, 손잡이, 막대, 연결 부품처럼 특정 방향으로 하중이 집중되는 부품이라면 출력 방향을 바꾸는 것만으로도 설계와 출력 결과에 차이가 생길 수 있습니다.
따라서 강도가 필요한 부품을 출력할 때는 “어떻게 출력하면 가장 예쁘게 나오는가?”뿐만 아니라 “어느 방향으로 출력해야 실제 사용 중 받는 힘을 더 잘 견딜 수 있는가?”를 함께 고려하는 것이 중요합니다.
