3D 프린터로 모델을 출력했는데 완성된 출력물의 크기가 설계한 모델과 조금 다르게 나오는 경우가 있습니다. 컴퓨터 화면에서는 정확한 크기로 만들어진 것처럼 보였지만 실제 출력물을 자로 측정해 보면 예상했던 치수와 차이가 발생하는 것입니다.
특히 작은 부품을 출력할 때는 몇 mm가 아닌 0.1~0.2mm 정도의 작은 차이도 조립이나 결합에 영향을 줄 수 있습니다. 반대로 큰 출력물에서는 일정한 비율로 크기가 달라지는 현상이 나타날 수도 있습니다.
이러한 차이가 발생하는 원인은 하나가 아닙니다. 모델 파일의 단위 설정부터 슬라이서의 크기 설정, 필라멘트의 특성, 출력 과정에서 발생하는 수축과 장비의 움직임까지 여러 요소가 영향을 줄 수 있습니다.
따라서 실제 크기와 출력 크기가 다르다면 단순히 프린터에 문제가 있다고 생각하기보다 어떤 과정에서 차이가 발생했는지 하나씩 확인하는 것이 좋습니다.
1. 컴퓨터에서 보이는 크기와 실제 크기는 다를 수 있다
3D 모델링 프로그램에서 물체를 만들 때는 일반적으로 특정 단위를 기준으로 치수를 설정합니다.
예를 들어 가로 50mm, 세로 30mm, 높이 20mm인 모델을 만들었다고 가정해 보겠습니다.
이 모델이 정상적으로 저장되고 슬라이서에서도 같은 단위로 인식된다면 실제 출력물 역시 해당 치수에 가까운 크기로 출력되어야 합니다.
하지만 모델 파일을 다른 프로그램으로 옮기는 과정에서 단위가 다르게 인식되거나 슬라이서에서 크기가 변경되어 있다면 실제 출력 크기가 달라질 수 있습니다.
따라서 출력하기 전에 슬라이서에서 모델의 X, Y, Z 치수를 확인하는 것이 좋습니다.
2. STL 파일을 불러올 때 크기가 달라질 수 있다
STL 파일은 3D 프린팅에서 매우 흔하게 사용되는 파일 형식입니다.
하지만 STL 파일 자체에는 일반적인 이미지 파일처럼 단순하게 “이 숫자는 반드시 mm다”라고 표시되는 방식이 제한적이기 때문에 프로그램마다 단위 해석에 주의할 필요가 있습니다.
예를 들어 모델을 제작한 프로그램에서는 특정 단위를 기준으로 만들었지만 다른 프로그램에서 이를 다르게 해석하면 모델의 크기가 예상과 달라질 수 있습니다.
이런 문제가 발생하면 슬라이서에서 모델을 불러왔을 때 원래 생각했던 크기와 전혀 다른 치수가 표시될 수 있습니다.
따라서 모델을 불러온 직후에는 크기 값을 한 번 확인하는 습관을 들이는 것이 좋습니다.

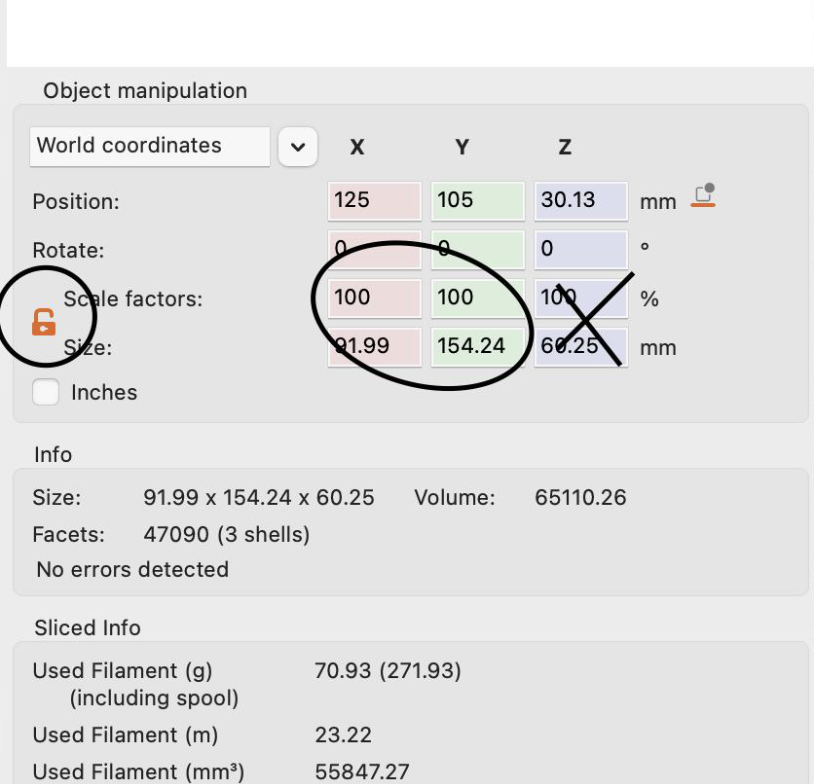

3. 슬라이서의 크기 설정을 확인하자
모델을 슬라이서에 불러왔다고 해서 항상 원래 크기로 출력되는 것은 아닙니다.
대부분의 슬라이서에서는 모델을 선택한 뒤 크기를 직접 확인하거나 변경할 수 있습니다.
여기에서 X, Y, Z 방향의 크기 또는 배율이 변경되어 있다면 실제 출력물의 크기도 달라집니다.
예를 들어 원래 50mm인 모델의 배율이 100%라면 기본 크기로 출력할 수 있지만, 배율을 120%로 변경하면 출력물의 크기도 커집니다.
따라서 원하는 크기로 출력하려면 출력 전에 배율이 100%인지, 실제 치수가 원하는 값으로 표시되는지 확인하는 것이 좋습니다.

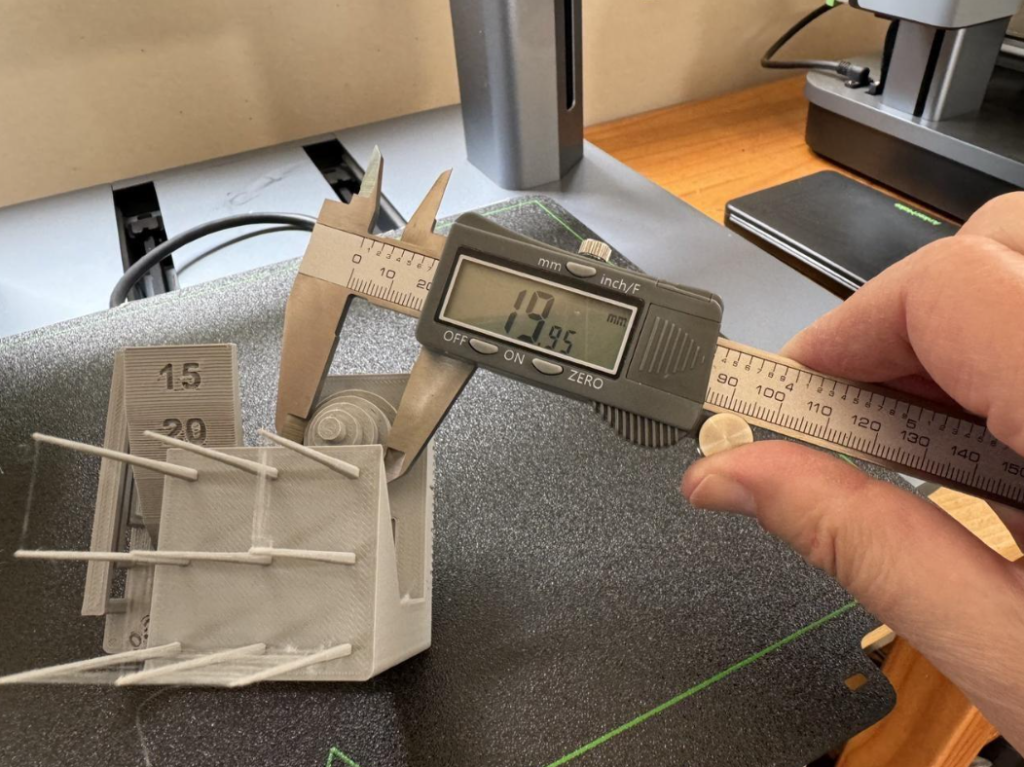

4. X, Y, Z 방향의 크기를 각각 확인해야 한다
출력물의 크기를 확인할 때 전체 크기만 보는 것보다 각 방향의 치수를 따로 확인하는 것이 좋습니다.
예를 들어 모델의 목표 크기가 다음과 같다고 가정해 보겠습니다.
- X축: 50mm
- Y축: 30mm
- Z축: 20mm
출력 후 실제 치수를 측정했을 때 각각의 값이 다르게 나온다면 어느 방향에서 오차가 발생했는지 파악할 수 있습니다.
특정 방향에서만 차이가 크게 발생한다면 단순한 전체 배율 문제와는 다른 원인을 생각해 볼 수 있습니다.
따라서 치수에 민감한 출력물이라면 완성 후 X, Y, Z 방향을 각각 측정하는 것이 좋습니다.
5. 출력 과정에서도 미세한 치수 차이가 발생할 수 있다
모델 파일과 슬라이서 설정이 모두 정확하더라도 실제 출력물의 치수가 완전히 동일하게 나오는 것은 어려울 수 있습니다.
3D 프린터는 녹은 필라멘트를 한 층씩 쌓아 형태를 만드는 방식이기 때문에 실제 출력 과정에서 여러 변수가 발생합니다.
노즐에서 나오는 재료의 양, 움직임, 온도, 냉각 상태 등이 출력물의 형태에 영향을 줄 수 있습니다.
특히 구멍이나 얇은 벽처럼 치수가 작은 부분에서는 아주 작은 차이도 상대적으로 크게 느껴질 수 있습니다.
따라서 정밀한 치수가 필요한 부품은 처음부터 한 번에 완성하려 하기보다 테스트 출력으로 실제 치수를 확인하는 것이 좋습니다.

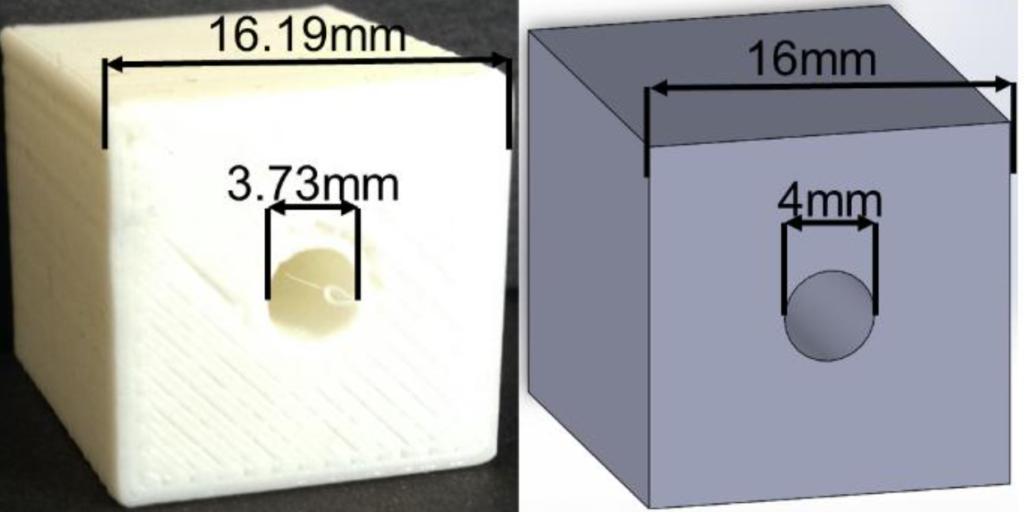

6. 필라멘트의 수축도 크기에 영향을 줄 수 있다
일부 필라멘트는 냉각되는 과정에서 수축이 발생할 수 있습니다.
필라멘트가 노즐에서 가열되어 녹은 상태로 출력된 뒤 식으면서 형태가 굳기 때문에 출력 전후의 크기가 완전히 동일하지 않을 수 있습니다.
재료마다 특성이 다르기 때문에 수축 정도 역시 동일하지 않습니다.
특히 크기가 큰 모델에서는 냉각 과정에서 발생하는 수축이 치수에 영향을 줄 가능성이 커질 수 있습니다.
따라서 치수 정확도가 중요한 모델이라면 사용하는 필라멘트의 특성과 제조사가 제공하는 출력 조건을 함께 확인하는 것이 좋습니다.

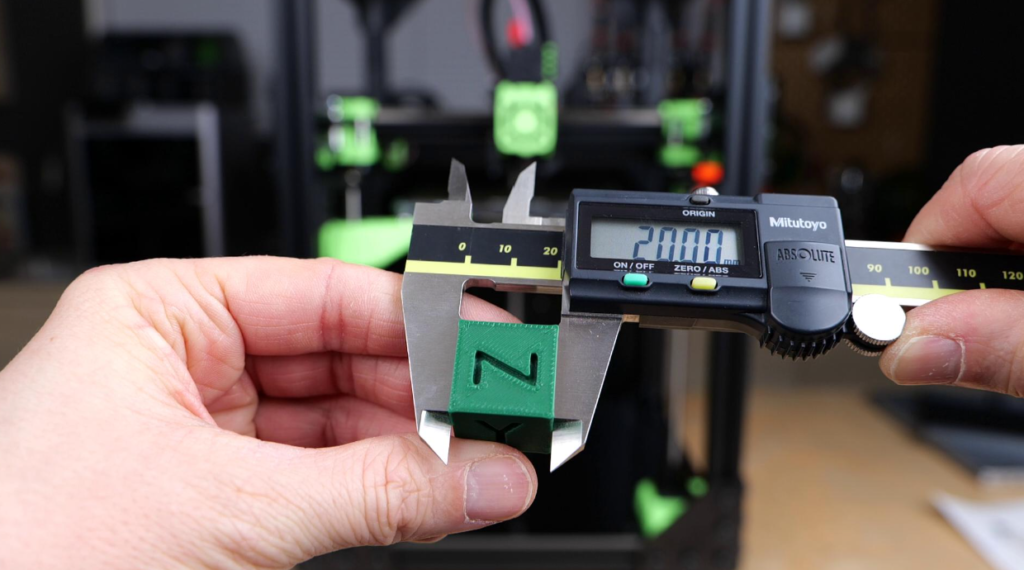

7. 작은 부품에서는 치수 차이가 더욱 중요하다
예를 들어 100mm 크기의 장식품에서 0.2mm의 차이가 발생하는 것과 10mm 크기의 작은 부품에서 같은 0.2mm의 차이가 발생하는 것은 체감되는 영향이 다릅니다.
특히 서로 맞물려야 하는 부품이나 작은 구멍에 축을 끼우는 구조에서는 아주 작은 치수 차이도 조립성에 영향을 줄 수 있습니다.
그래서 기능성 부품을 제작할 때는 단순히 외형이 비슷하게 나왔는지만 확인해서는 안 됩니다.
실제로 연결되는 부분의 치수를 별도로 측정하고 원하는 부품과 제대로 결합되는지 확인하는 것이 좋습니다.
8. 구멍은 생각보다 작게 나올 수 있다
3D 프린터로 원형 구멍이 포함된 모델을 출력하면 설계한 구멍보다 실제 구멍이 작게 느껴지는 경우가 있습니다.
이는 출력 과정에서 재료가 배치되는 방식과 모델의 크기, 레이어 구조 등의 영향을 받을 수 있습니다.
예를 들어 축을 넣기 위한 구멍을 정확히 10mm로 설계했다고 하더라도 실제 출력 후 측정했을 때 같은 10mm가 나오지 않을 수 있습니다.
이런 경우에는 무조건 프린터의 전체 배율을 변경하기보다 문제가 발생하는 부분의 치수를 따로 확인하는 것이 좋습니다.
전체 모델의 크기를 변경하면 다른 부분까지 함께 커지거나 작아질 수 있기 때문입니다.
9. 크기가 다르다면 무조건 배율을 조정하지 말자
출력물이 예상보다 작게 나왔다면 가장 먼저 전체 배율을 높이고 싶을 수 있습니다.
하지만 이것이 항상 올바른 해결 방법은 아닙니다.
모델 전체가 일정한 비율로 작아진 경우라면 배율 설정을 확인할 필요가 있지만, 특정 부분에서만 치수 차이가 발생한다면 다른 원인을 찾아야 합니다.
예를 들어 외형 크기는 거의 정확하지만 특정 구멍만 작다면 전체 모델을 확대하는 것은 적절하지 않을 수 있습니다.
따라서 출력물의 여러 부분을 측정해 전체적으로 크기가 변한 것인지 특정 부분에서만 문제가 발생한 것인지 구분하는 것이 중요합니다.

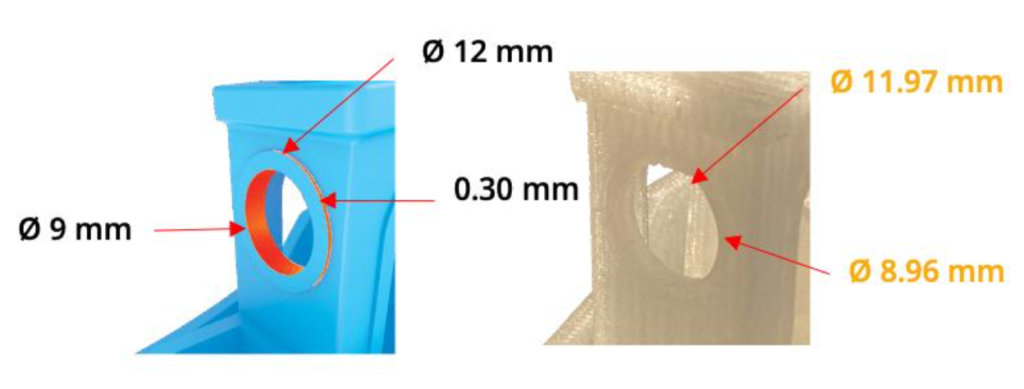

10. 테스트 출력으로 원하는 크기를 찾는 방법
치수에 민감한 제품을 처음 출력한다면 전체 모델을 바로 출력하기보다 작은 테스트 모델을 먼저 만들어 보는 것도 좋은 방법입니다.
예를 들어 조립용 부품을 제작한다면 실제 부품 전체를 출력하기 전에 결합되는 부분만 간단한 테스트 모델로 만들어 출력할 수 있습니다.
이렇게 하면 적은 양의 필라멘트와 짧은 시간으로 실제 출력 결과를 확인할 수 있습니다.
테스트 결과를 바탕으로 모델의 치수를 수정한 뒤 본 출력에 들어가면 출력 실패로 인한 재료와 시간을 줄이는 데 도움이 됩니다.
출력물의 크기가 다를 때 확인할 체크리스트
출력물이 예상한 크기와 다르다면 다음 순서로 확인해 볼 수 있습니다.
① 모델 파일의 크기 확인
모델링 프로그램에서 설정한 원래 치수를 확인합니다.
② 슬라이서의 모델 크기 확인
X, Y, Z 치수가 원하는 값으로 표시되는지 확인합니다.
③ 배율 확인
전체 배율이 의도하지 않게 변경되어 있지 않은지 확인합니다.

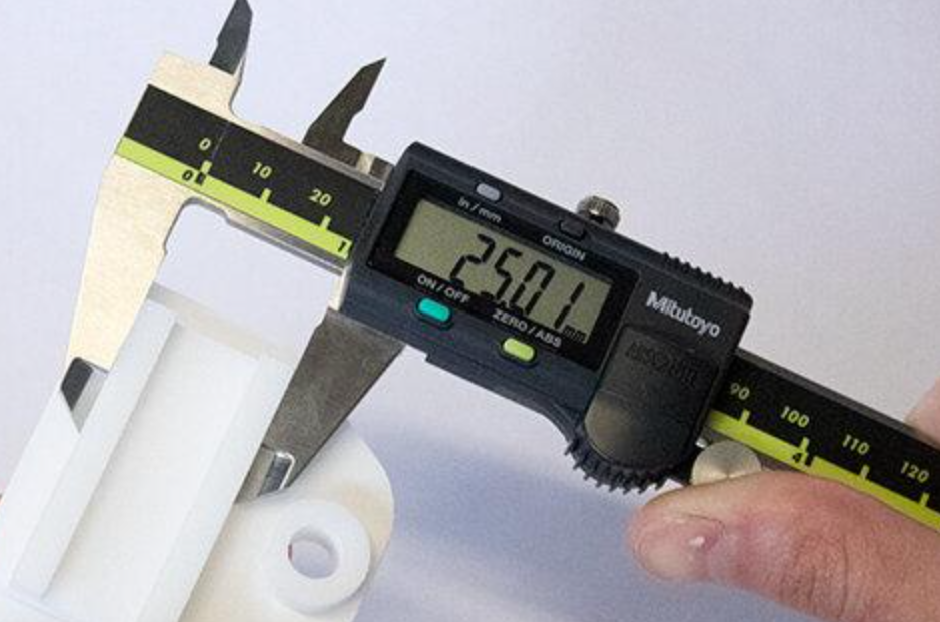

④ 출력물의 실제 치수 측정
완성된 출력물을 직접 측정해 어느 방향에서 차이가 발생했는지 확인합니다.
⑤ 재료의 특성 확인
사용한 필라멘트의 수축이나 출력 조건이 치수에 영향을 줄 수 있는지 확인합니다.
⑥ 테스트 출력
문제가 계속된다면 작은 테스트 모델을 출력해 조건을 비교합니다.
마무리
3D 프린터로 출력한 결과물이 설계한 모델과 완전히 동일한 크기로 나오지 않는 것은 여러 가지 원인에 의해 발생할 수 있습니다.
모델 파일을 다른 프로그램으로 옮기는 과정에서 크기가 다르게 인식될 수도 있고, 슬라이서에서 배율이 변경되어 있을 수도 있습니다.
또한 모델과 슬라이서의 설정이 정확하더라도 실제 출력 과정에서는 필라멘트의 특성이나 냉각 과정, 출력 방식 등에 의해 미세한 치수 차이가 발생할 수 있습니다.
특히 작은 부품이나 조립용 모델에서는 이러한 작은 차이가 실제 사용에 큰 영향을 줄 수 있습니다.
따라서 출력물이 예상보다 크거나 작게 나왔다면 무조건 전체 배율부터 변경하기보다는 모델 크기 → 슬라이서 설정 → 실제 측정 → 재료 특성의 순서로 원인을 확인하는 것이 좋습니다.
또한 중요한 부품은 처음부터 큰 모델을 출력하기보다 결합부나 치수가 중요한 부분을 작은 테스트 모델로 먼저 출력하는 방법이 효과적입니다.
결국 3D 프린터에서 정확한 크기의 출력물을 얻기 위해서는 모델링 단계에서 정확한 치수를 설정하는 것뿐만 아니라 슬라이서의 크기 설정을 확인하고 실제 출력 결과를 직접 측정하는 과정도 중요합니다.
한 번 측정한 결과를 기록해 두면 이후 같은 재료와 비슷한 조건으로 출력할 때 참고할 수 있기 때문에 반복적인 출력 작업에서도 더욱 효율적으로 치수를 관리할 수 있습니다.
