3D 프린터를 이용하면 단순히 고정된 물체뿐만 아니라 서로 움직이는 구조도 직접 제작할 수 있습니다. 예를 들어 경첩처럼 회전하는 구조, 서로 미끄러지는 슬라이더, 움직이는 뚜껑, 맞물려 돌아가는 기어 등을 하나의 출력물로 만들거나 여러 부품을 조립해 제작할 수 있습니다.
그런데 CAD 프로그램에서 두 부품을 정확하게 맞춰 설계했다고 해서 실제 출력 후에도 자연스럽게 움직이는 것은 아닙니다. 두 부품 사이에 여유 공간이 충분하지 않으면 서로 달라붙거나 움직이지 않을 수 있고, 반대로 간격을 지나치게 크게 만들면 부품이 흔들리거나 원하는 기능을 제대로 수행하지 못할 수 있습니다.
따라서 3D 프린터로 움직이는 구조를 설계할 때는 부품 사이에 적절한 간격을 확보하는 것이 중요합니다.

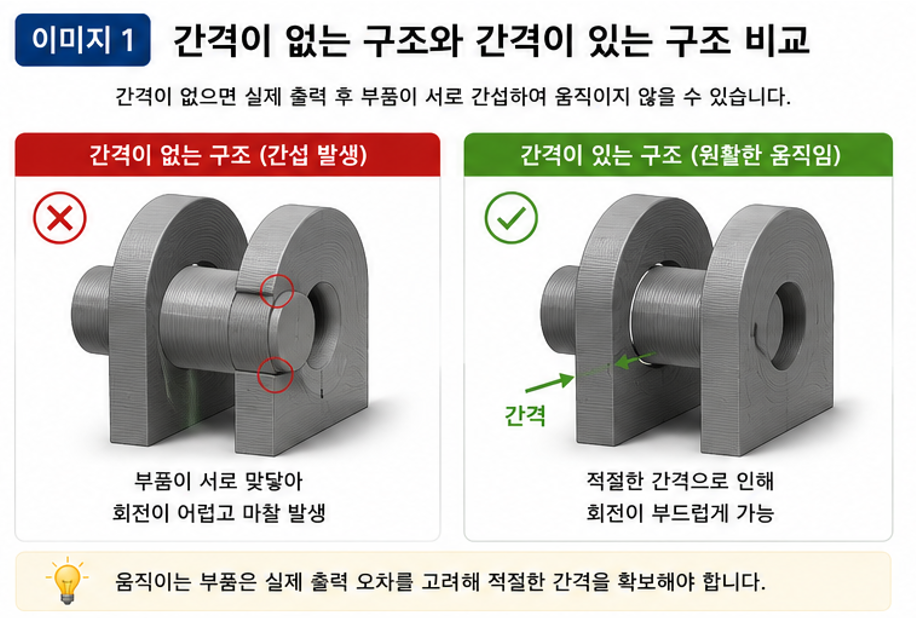

1. 움직이는 부품에는 왜 간격이 필요할까?
3D 모델링에서는 두 부품의 표면을 정확하게 맞닿도록 설계할 수 있습니다.
하지만 실제 3D 프린터로 출력하면 모델링 프로그램에서 보이는 것과 완전히 동일한 결과가 나오지는 않습니다.
FDM 방식의 3D 프린터는 녹인 필라멘트를 노즐을 통해 한 층씩 쌓아 올립니다. 이 과정에서 실제 출력된 선의 위치나 외곽 형상이 CAD 모델과 약간 달라질 수 있습니다.
이런 차이가 있는 상태에서 움직이는 두 부품을 너무 가까이 배치하면 서로 간섭할 수 있습니다.
예를 들어 회전축과 구멍의 크기를 거의 동일하게 설계하면 CAD 화면에서는 축이 정확하게 들어가지만 실제 출력 후에는 축이 구멍에 끼어 회전하지 않을 수 있습니다.
따라서 움직임이 필요한 구조에서는 부품과 부품 사이에 의도적인 간격을 만들어주는 설계가 필요합니다.
2. 간격이 너무 작으면 어떤 문제가 생길까?
부품 사이의 간격이 지나치게 작으면 가장 먼저 발생하는 문제가 고착입니다.
예를 들어 원통형 축이 구멍 안에서 회전하는 구조를 생각해 보겠습니다.
CAD에서는 축의 외경과 구멍의 내경이 정확하게 맞도록 만들었다고 하더라도 실제 출력에서는 표면에 미세한 돌출이나 오차가 발생할 수 있습니다.
결과적으로 축과 구멍이 서로 닿게 되면서 회전이 어려워집니다.
특히 다음과 같은 구조에서는 이런 문제가 중요합니다.
- 회전하는 경첩
- 회전축
- 슬라이딩 부품
- 움직이는 뚜껑
- 기어
- 연결 링크
움직임이 필요한 부분이라면 설계 단계에서부터 서로 부딪히지 않을 공간을 확보해야 합니다.
3. 반대로 간격이 너무 크면 문제가 된다
그렇다고 간격을 무조건 크게 만드는 것도 좋은 방법은 아닙니다.
부품 사이의 틈이 지나치게 크면 움직임은 쉬워질 수 있지만 부품이 흔들릴 수 있습니다.
예를 들어 축과 구멍 사이의 간격이 지나치게 크면 축이 회전하는 과정에서 좌우로 흔들리는 현상이 발생할 수 있습니다.
슬라이딩 구조에서도 마찬가지입니다.
간격이 너무 크면 부품이 움직이는 것은 쉽지만 원하는 위치를 정확하게 유지하기 어려워질 수 있습니다.
따라서 목표는
“최대한 작은 간격”
이 아니라
“움직임을 방해하지 않으면서 불필요한 흔들림을 줄이는 간격”
입니다.
4. 적절한 간격은 모든 3D 프린터에서 똑같지 않다
3D 프린팅에서 움직이는 부품의 간격을 이야기할 때 특정 숫자를 모든 상황에 그대로 적용하는 것은 적절하지 않습니다.
실제 결과에는 다양한 조건이 영향을 주기 때문입니다.
대표적인 요소는 다음과 같습니다.
- 노즐 직경
- 레이어 높이
- 출력 재료
- 출력 속도
- 외벽 설정
- 출력 방향
- 프린터의 상태
- 모델의 크기
- 부품의 형태
따라서 어떤 프린터에서는 잘 움직이는 간격이 다른 프린터에서는 너무 좁거나 반대로 지나치게 넓게 느껴질 수도 있습니다.
처음 사용하는 프린터와 재료 조합이라면 간단한 테스트 모델을 먼저 출력해 적절한 간격을 찾는 방법이 좋습니다.

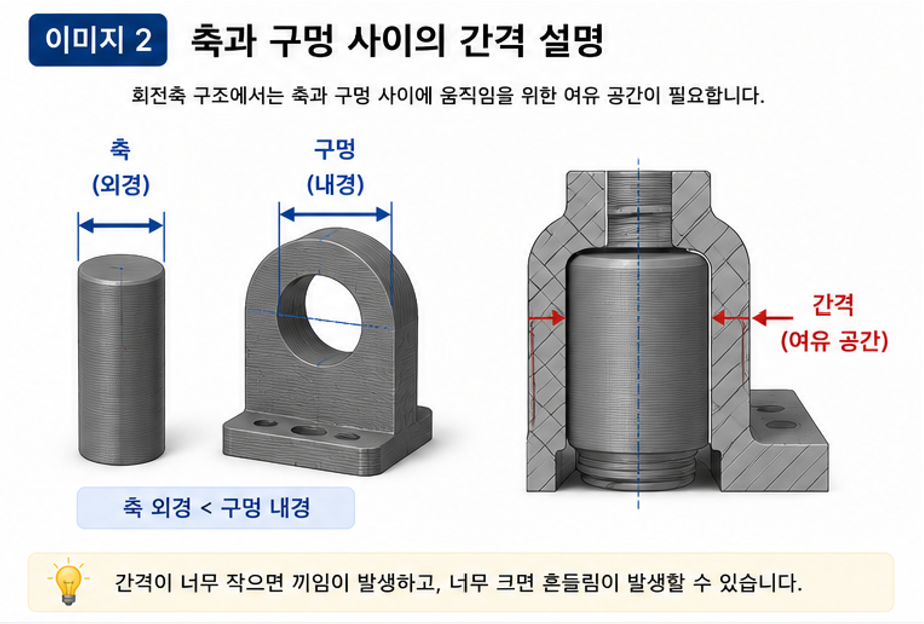

5. 회전 부품은 축과 구멍을 함께 생각해야 한다
움직이는 구조에서 가장 대표적인 형태가 축과 구멍입니다.
예를 들어 간단한 경첩을 만든다고 가정해 보겠습니다.
한쪽에는 원통형 축이 있고 다른 쪽에는 축이 들어가는 구멍이 있습니다.
이때 축의 크기와 구멍의 크기를 단순하게 동일하게 만들면 실제 출력 후 움직이지 않을 가능성이 있습니다.
반대로 구멍을 충분히 크게 만들면 회전은 쉬워지지만 축이 흔들릴 수 있습니다.
따라서 축의 외경과 구멍의 내경 사이에 적절한 차이를 만들어야 합니다.
6. 슬라이딩 구조도 같은 원리를 적용한다
부품이 회전하지 않고 앞뒤 또는 좌우로 움직이는 구조에서도 간격은 중요합니다.
대표적으로 서랍처럼 밀어서 움직이는 구조나 레일을 따라 이동하는 부품을 생각할 수 있습니다.
슬라이더와 레일이 너무 가까우면 출력 후 서로 마찰하면서 움직이지 않을 수 있습니다.
반대로 지나치게 넓으면 슬라이더가 좌우로 흔들리면서 움직임이 불안정해질 수 있습니다.
따라서 슬라이딩 부품에서는 움직이는 방향의 간격뿐만 아니라 좌우 흔들림을 줄이는 구조도 함께 고려하는 것이 좋습니다.

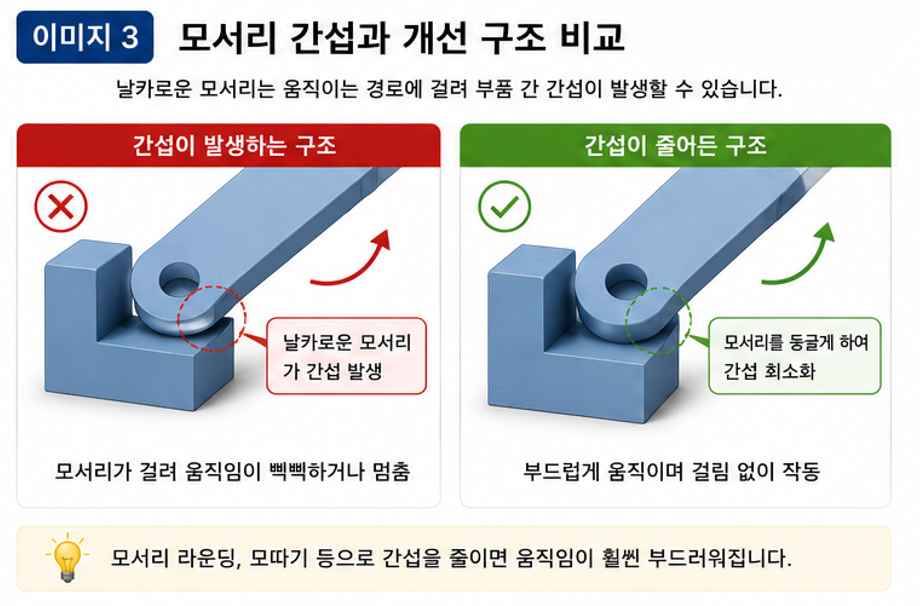

7. 움직이는 부품의 모서리도 확인해야 한다
간격을 확보했더라도 부품의 모서리가 서로 걸리는 경우가 있습니다.
특히 직각으로 만나는 구조에서는 출력 과정에서 생긴 작은 돌출이나 표면의 거칠기가 움직임을 방해할 수 있습니다.
이런 경우에는 모서리를 약간 둥글게 만들거나 모따기를 적용하는 방법을 고려할 수 있습니다.
다만 이것 역시 모든 모델에 동일한 형태로 적용해야 하는 것은 아닙니다.
중요한 것은 부품이 움직이는 경로에 불필요하게 걸리는 부분이 없는지 확인하는 것입니다.
8. 처음부터 큰 부품을 출력하지 않는 방법
움직이는 구조물을 처음 제작한다면 완성품 전체를 바로 출력하는 것보다 움직이는 부분만 포함한 테스트 모델을 먼저 만들어보는 것이 효율적입니다.
예를 들어 실제 제품이 100mm 크기의 복잡한 장치라면 축과 구멍이 들어가는 부분만 작은 테스트 모델로 제작할 수 있습니다.
테스트에서는 다음을 확인합니다.
- 부품이 실제로 움직이는가?
- 움직일 때 특정 부분이 걸리지 않는가?
- 지나치게 헐겁지는 않은가?
- 출력 후 표면 때문에 움직임이 방해받지 않는가?
- 원하는 움직임 범위를 확보할 수 있는가?
문제가 있다면 간격이나 형상을 수정한 뒤 다시 테스트합니다.
이 과정을 거친 후 최종 크기로 출력하면 전체 부품을 반복해서 출력하는 낭비를 줄일 수 있습니다.
9. 여러 부품을 한 번에 출력할 때도 주의해야 한다
3D 프린터에서는 여러 개의 부품을 한 번에 출력할 수도 있습니다.
하지만 서로 움직여야 하는 부품을 한꺼번에 출력할 경우에는 각 부품이 출력 후 분리될 수 있는 구조인지 확인해야 합니다.
특히 부품 사이의 간격이 너무 작으면 출력 과정에서 두 부분이 연결된 것처럼 굳어버릴 수 있습니다.
따라서 조립 없이 바로 움직이는 구조를 만들고 싶다면 모델링 단계에서부터 부품 사이에 충분한 공간을 확보해야 합니다.
이 방식은 간단한 경첩이나 링크 구조처럼 출력 후 별도의 조립 과정을 줄이고 싶은 모델에 활용할 수 있습니다.
10. 움직이는 구조는 테스트 출력이 가장 확실하다
3D 프린팅에서는 모델링 단계에서 모든 결과를 완벽하게 예측하기 어려운 경우가 있습니다.
특히 움직이는 부품은 단순한 치수만으로 결과를 판단하기 어렵습니다.
따라서 가장 좋은 방법은 작은 테스트 모델을 만들어 실제 출력 결과를 확인하는 것입니다.

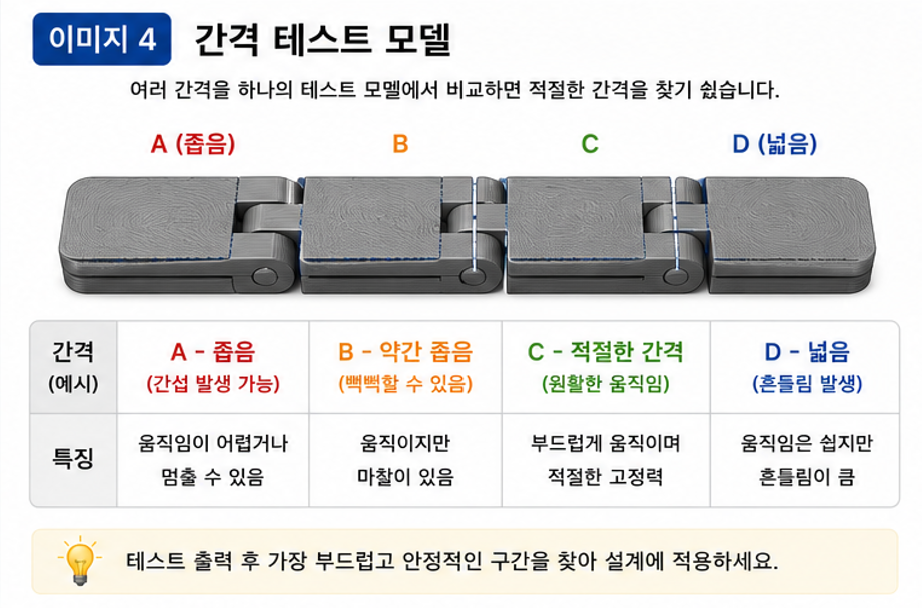

예를 들어 하나의 테스트 모델에 여러 가지 간격을 적용해 각각 비교할 수도 있습니다.
좁은 간격 / 적당한 간격/ 넓은 간격 순서로 여러 테스트 구간을 만들어 출력하면 자신의 프린터와 재료 조합에서 어느 정도의 간격이 적합한지 직접 비교할 수 있습니다.
마무리
3D 프린터로 움직이는 부품을 제작할 때는 단순히 모델의 외형을 완성하는 것만으로 충분하지 않습니다.
회전하거나 미끄러지는 부품은 서로 접촉하지 않으면서도 지나치게 흔들리지 않아야 하기 때문에 부품 사이의 적절한 간격을 설계하는 과정이 중요합니다.
간격이 너무 작으면 출력 후 부품이 붙거나 움직이지 않을 수 있고, 반대로 너무 크면 불필요한 흔들림이 발생할 수 있습니다.
또한 적절한 간격은 모든 프린터에 동일하게 적용되는 하나의 숫자로 결정하기 어렵습니다. 노즐 크기, 레이어 높이, 재료, 출력 설정, 모델의 형태 등에 따라 실제 결과가 달라질 수 있기 때문입니다.
따라서 움직이는 구조물을 처음 제작한다면 완성품을 바로 출력하기보다 축과 구멍, 슬라이더와 레일처럼 움직임이 발생하는 부분만 별도로 테스트하는 방법이 효율적입니다.
테스트 출력에서 실제 결합 상태와 움직임을 확인하고 필요한 만큼 간격을 수정하면 최종 출력물의 완성도를 높일 수 있습니다.
결국 3D 프린터로 움직이는 부품을 설계할 때 중요한 것은 “부품이 들어갈 수 있는 크기”가 아니라 “출력 후 실제로 움직일 수 있는 공간”을 확보하는 것입니다.
